Sanierung im Bestand

Projektübersicht

Im Rahmen des Umbaus (Einzug Dampfbremse, Dämmung mittels Steinwolle, Pressspan Verlegeplatten (N+K)) des Dachstuhls der reformierten Kirche Langnau haben 2 Büge des 2-fach liegenden Dachstuhls gefehlt. Um die Statik auch in Zukunft zu gewährleisten wurden diese nach Absprache mit der Bauleitung mit Altholz nachgebildet.

‍

Key Features

Der Bug wurde wie folgt nachgebildet

1. Bestimmung Holzdimensionen (140x180)
2. Anfertigung einer Schablone aus DSP
3. Bestimmung des Zapfenlochs
4. Übertragen der Schablone aufs Holz & anreissen des Zapfens

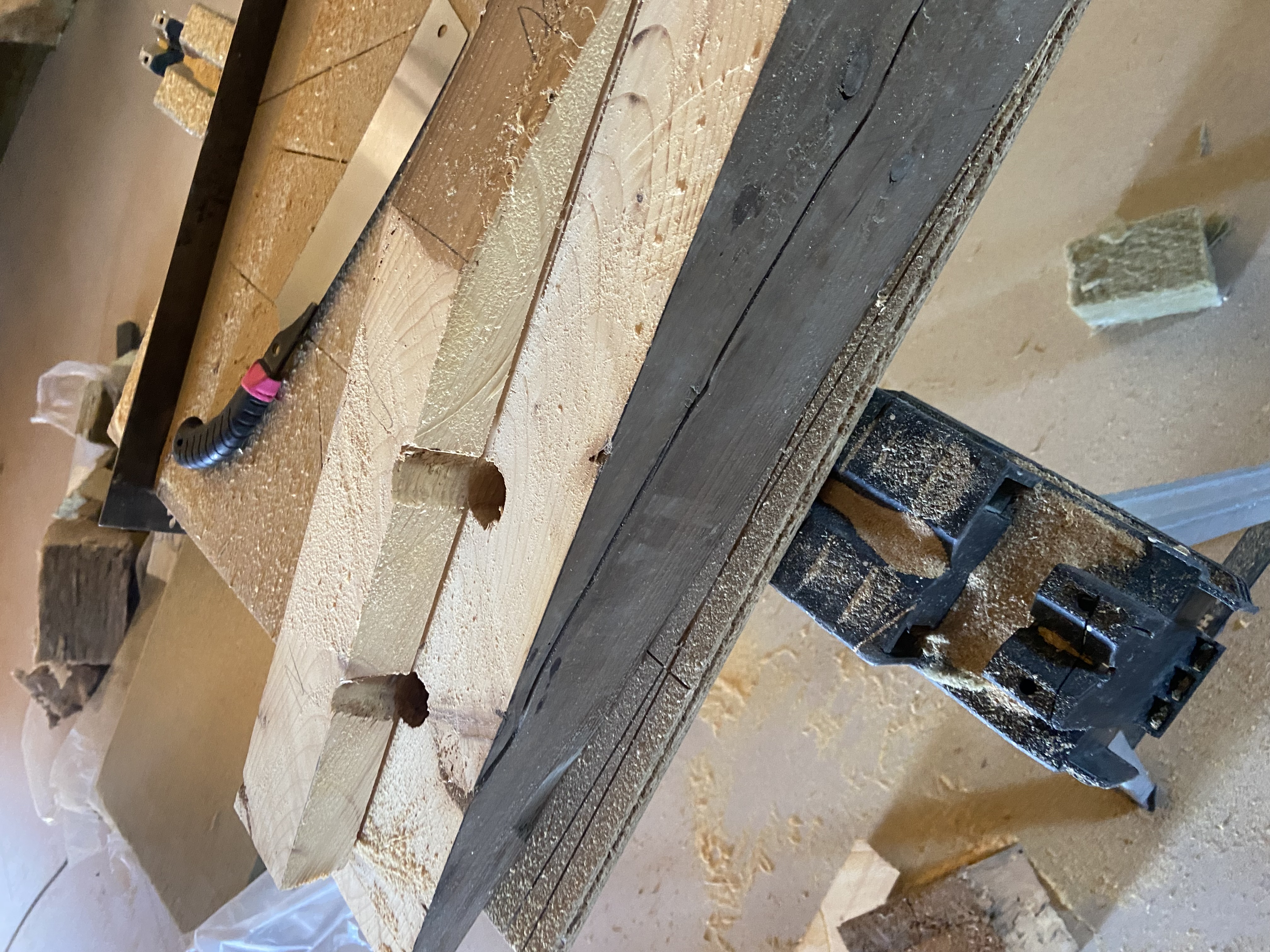

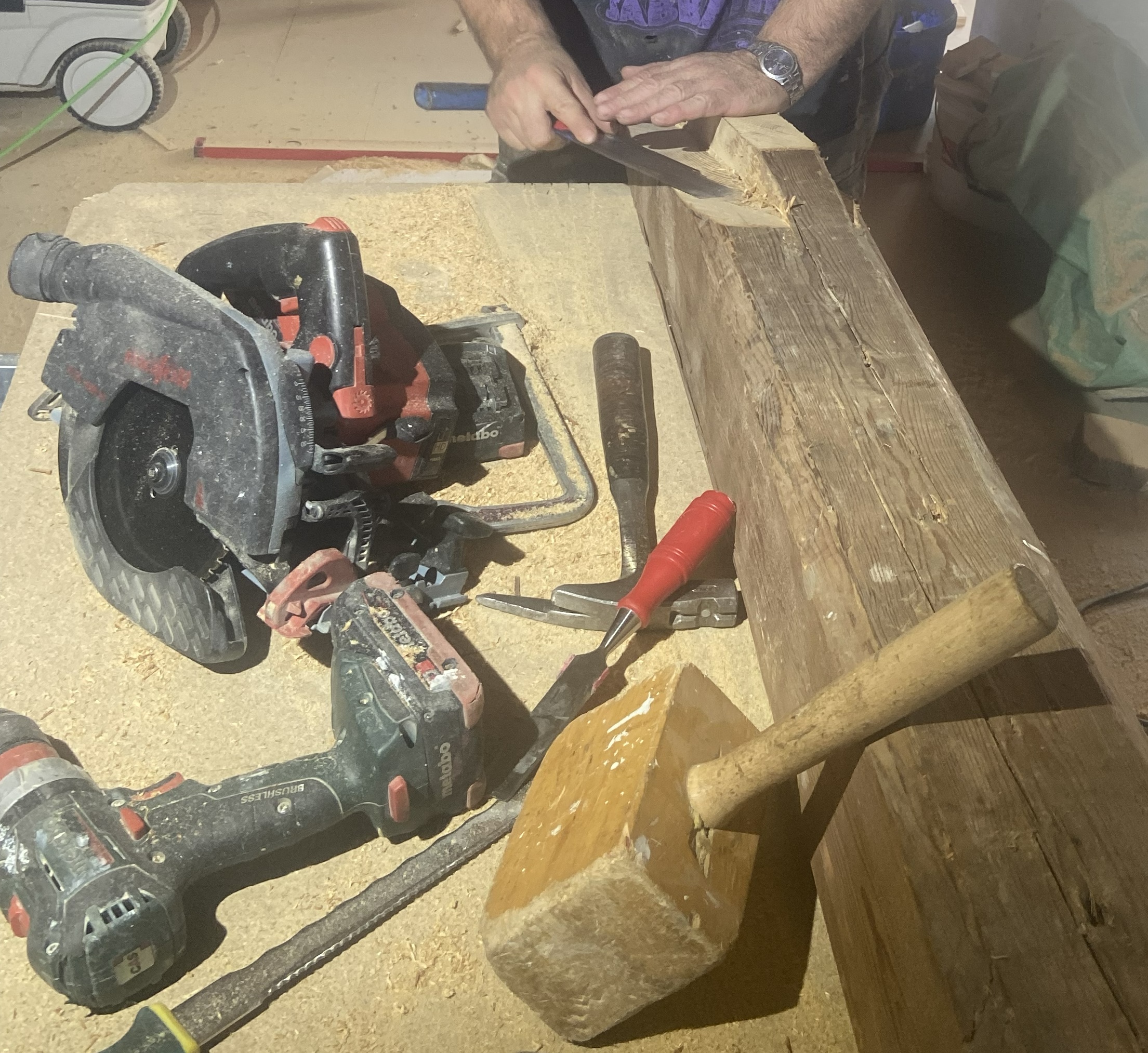

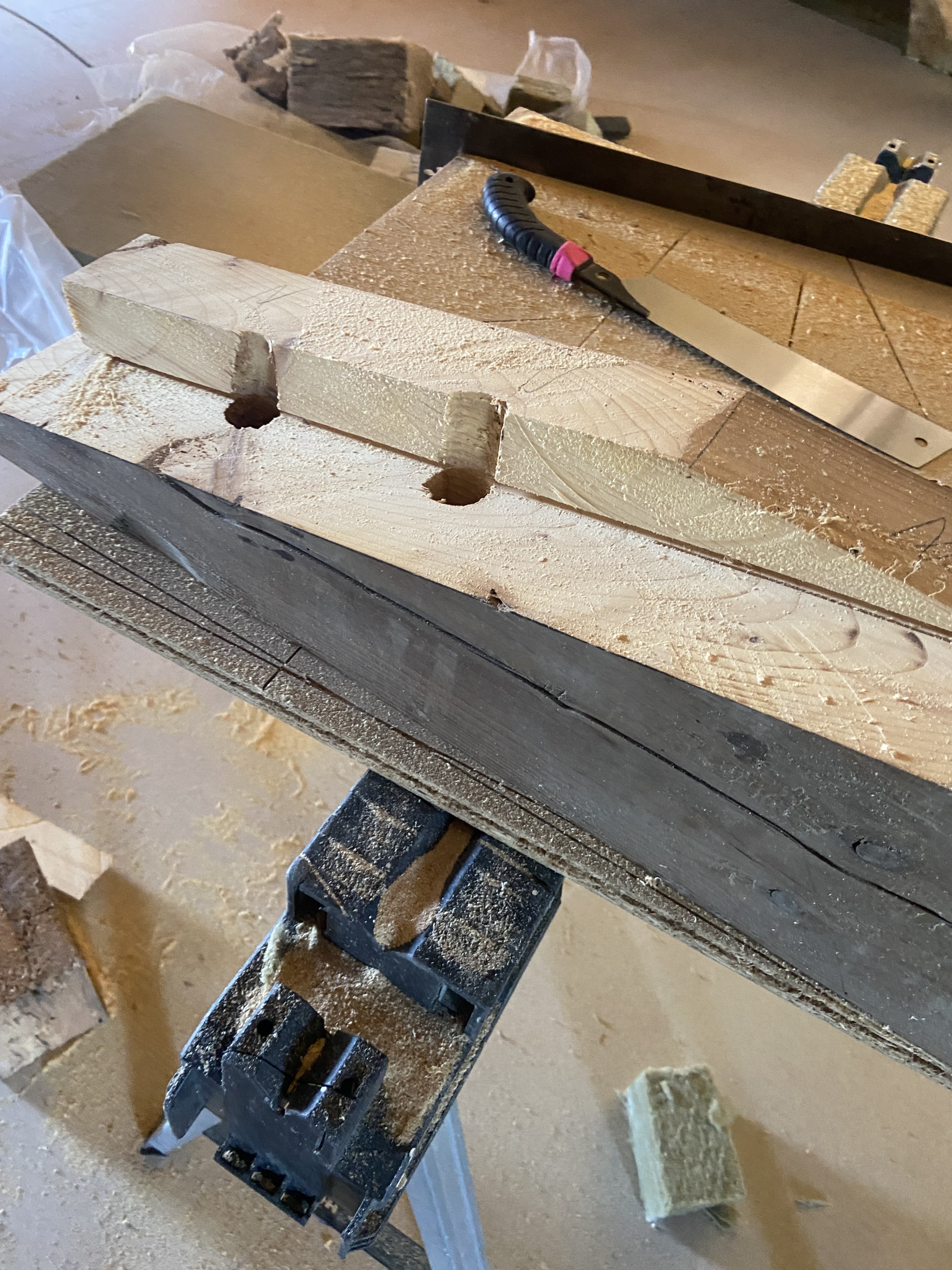

5. Abbund mit Kettensäge, Handkreissäge, Japansäge, Stossaxt & Stechbeitel

Anschliessend wurde der Bug montiert und mit VGS (Konstrux) statisch verschraubt. Das Loch wurde mit einem Astflickzapfen aus Altholz verschlossen. Der Holzdübel wurde lediglich zu optischen Zwecken nachgebildet.

‍

Ergebnis

Ein jahrhundertealter Dachstuhl der wieder vollständig ist und weitere 100 Jahre Bestand haben kann.
